Infineon Technologies TLE4973 XENSIV?無芯電流傳感器
Infineon Technologies TLE4973 XENSIV?無芯電流傳感器
英飛凌科技TLE4973 XENSIV? 無芯電流傳感器是高精度、微型磁性電流傳感器，用于交流和直流測量，具有模擬接口和快速過流檢測輸出。差分測量原理支持在惡劣環境中工作的雜散磁場抑制，高可配置性可實現針對各種應用的定制。用戶可編程參數（例如OCD閾值和靈敏度設置）存儲在嵌入式EEPROM中。可通過基于UART的單線數字控制診斷接口 (DCDI) 現場進行器件配置。DCDI接口提供對器件內部寄存器的讀/寫訪問，并允許器件觸發診斷模式以及讀取溫度、OCD和安全狀態。該傳感器具有自動尋址功能，可在一條總線上處理多達八個從器件。特性
高精度、可擴展的直流和交流電流檢測
滿量程高達±34mT（電流測量超過1000A）
電源電壓：5V
模擬輸出
可配置差分，用于TLE4973-xE35x5-S0001（包括比例選項）
TLE4973-RE35x5-S0010比例式單端
ISO 26262獨立安全單元，可滿足高達ASIL B的安全要求
憑借小尺寸實現高功率密度
在整個溫度和使用壽命范圍內具有極低的靈敏度誤差
在整個溫度和使用壽命范圍內具有出色的失調穩定性
差分傳感器原理確保了出色的雜散磁場抑制
高帶寬提供了快速響應時間和低相位延遲
具有可配置閾值的過流檢測（最大檢測時間< 1.0μs）
帶集成電荷泵的EEPROM，無需額外電路即可進行系統內編程和行尾校準
不同的封裝解決方案為不同的接線方案實現最佳的系統集成
數字控制和診斷接口；提供溫度讀數、安全狀態讀數、內部EEPROM讀/寫編程訪問以及診斷模式控制
在整個溫度范圍內預校準，可進行系統內線路終端校準，以補償系統級誤差
符合AEC-Q100標準0級
符合RoHS指令
應用
主和輔助電氣驅動器
過載和過流檢測
電池主開關
智能斷路器
光伏逆變器
電流監控和電源
數據手冊
TLE4973-xE35x5-S0001 的產品評估板
TLE4973-RE35x5-S0010 的產品評估板

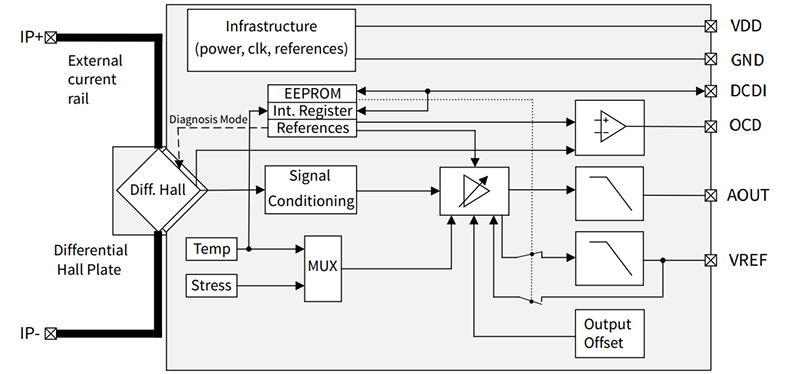

框圖
典型應用原理圖
